ラバーバンドの設定、グリッド・印刷領域の表示
今回は、PSIMで回路作成をする際に便利なラバーバンド(線が接続されたまま素子を移動できる)機能の設定方法と、SIMCAD画面内のグリッドや印刷領域の表示をOn/Offする方法を紹介します。
■ラバーバンドの設定方法
PSIMのメニューバーの「Options」をクリックし、「Settings」を選びます。

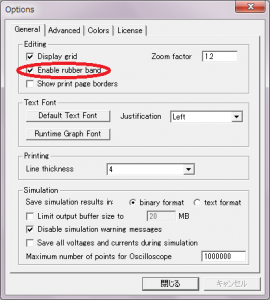

表示された画面の中の「Enable rubber band」にチェックを入れると、ラバーバンド機能が有効になります。
■グリッドや印刷領域表示の設定方法
PSIMのメニューバーの「Options」をクリックし、「Settings」を選びます。

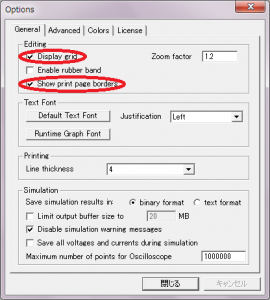

表示された画面の中の「Display grid」にチェックを入れるとグリッドが、「Show print page borders」にチェックを入れると印刷領域がSIMCAD画面上に表示されます。
デフォルトの設定では、ラバーバンドはOff、グリッドと印刷領域の表示はOnになっています。
お好きなようにカスタマイズして使ってみてくださいね！
