PSIMを使っている上で知っていると便利な機能をご紹介します！

今回はフリーランモードでシミュレーションを行った際にスコープで見ている波形を保存する方法です。

PSIMには時間を区切ってシミュレーションを行うワンタイムモード、
区切らずにシミュレーションを続けるフリーランモードがあります。

フリーランモードについては下記でやり方を詳細に説明していますので、
使ったことがない方はぜひ使ってみてください。
https://www.myway.co.jp/products/movies.php?id=266#anc

ワンタイムモードではシミュレーションが終わるとSimViewが起動して細かく数字を見たりデータをリストで確認したりもできますが、
フリーランモードではオシロスコープのようにずっとデータが流れ続け、細かく数字を見るツールが無いため正確な値を見づらくなります。

今回はフリーランモードのシミュレーション結果をデータとして保存し、SimViewで確認する方法をご紹介します。

■こんな時にご活用いただけます■

・フリーランモードで見ている波形をデータとして残したい。

・スコープのデータを詳細に確認したい。

■操作方法■

1. 回路を作成します。

2. シミュレーションをフリーランモードに設定します。

3. 観測したい箇所にスコープをセットしてシミュレーションを行います。

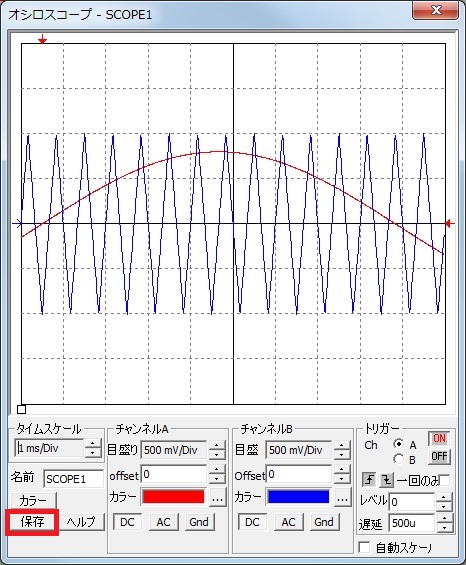

4. スコープの「タイムスケール」の下の方にある「保存」をクリックします。

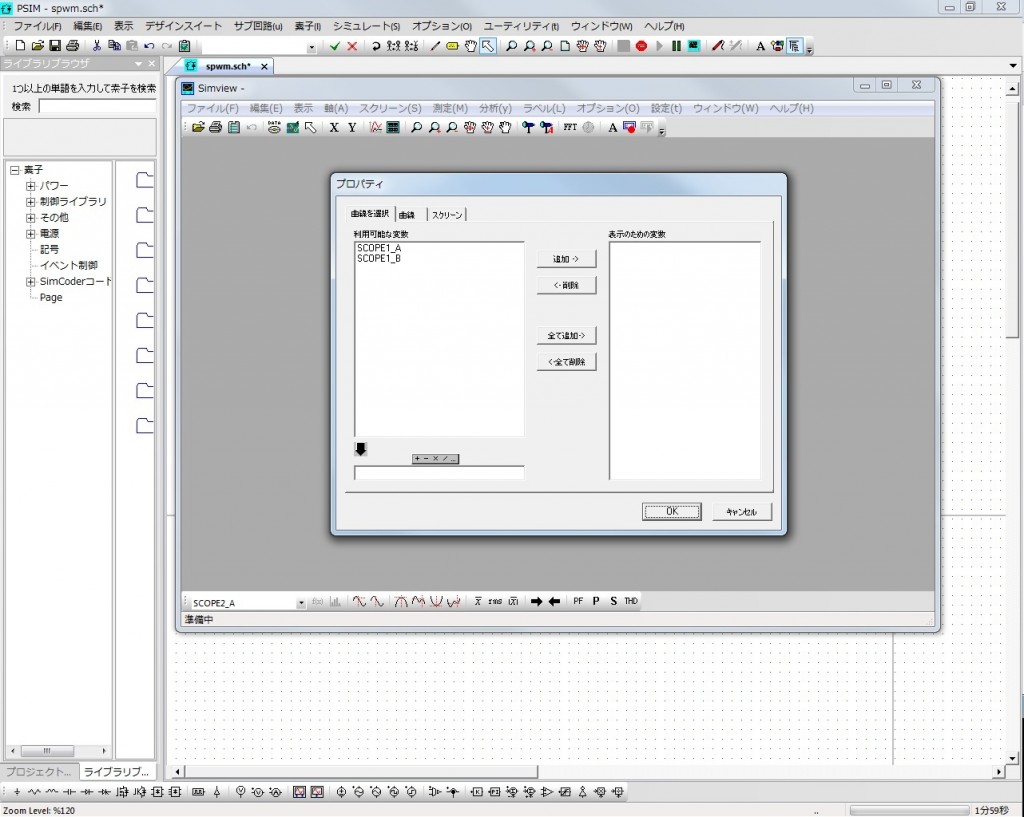

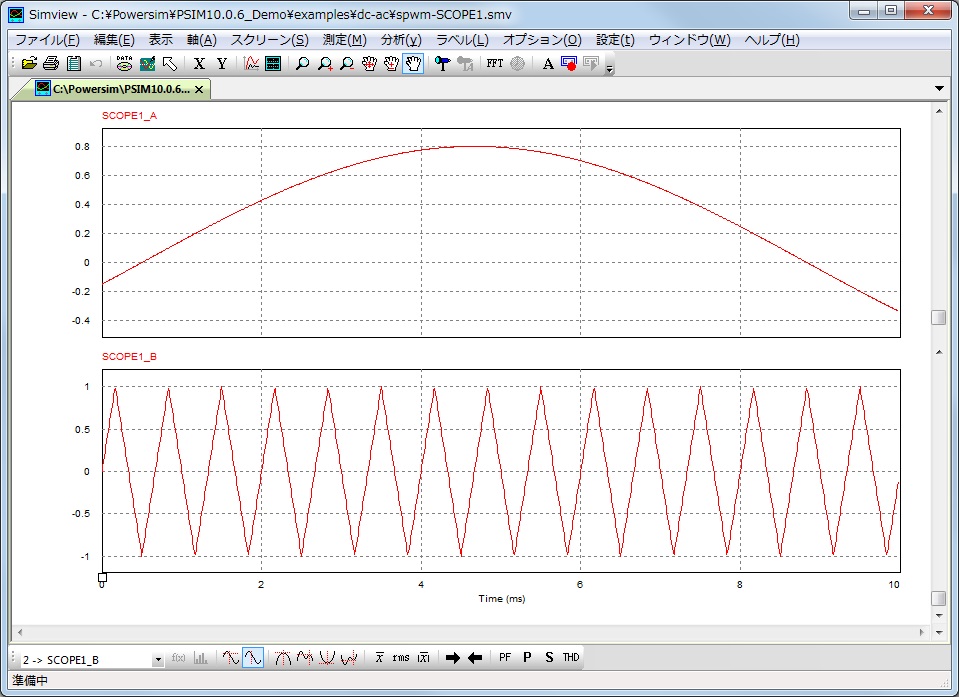

5.SimViewが起動し、フリーランモードの波形をワンタイムモードの波形の様に確認することができます。

以上です。

波形データは「ファイル名-スコープ名.smv」という名前で保存されます。
複数のプローブを置いてデータが分散してしまうときには「Merge」機能を使ってまとめて波形を確認すると便利です。

Merge機能の詳細についてはこちらをご参照ください。
