PSIMを使う上で知っていると便利な機能をご紹介します。
今回はシミュレーションを途中から開始する方法です！

回路規模が大きくシミュレーションの実行時間が長くかかってしまう場合や、ある特定の区間のみパラメータを変えて試したい場合などは
Save Flag、Load Flagの機能を上手く利用すると短時間でシミュレーションを繰り返すことができます。

■こんな時にご活用いただけます

・モータに初期速度を与えたシミュレーション

・ある特定の時間からパラメータを変更したシミュレーション

・回路が定常状態に達した後や、特定の区間のみ繰り返して実行する

・ある一定のところから周波数解析を行う

───────────────────────────────────
【Save Flagとは？】
シミュレーションが終了した時点のデータをファイル(拡張子：ssf)　に保存する機能です。

【Load Flagとは？】
保存したシミュレーション結果ファイル(拡張子：ssf)を初期状態として読み込み、
シミュレーションを開始する機能です。
───────────────────────────────────

■使用方法

シミュレーション条件を設定するシミュレーション制御(Simulation Control)にロードフラグ(Load　Flag)、保存フラグ(Save Flag)という項目があります。

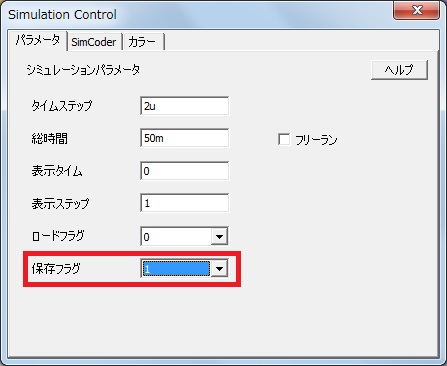

1.シミュレーション制御(Simulation Control)に
初期状態までのシミュレーション条件を設定し、Save Flagを1、Load Flagを0にする。

2.回路を保存する。

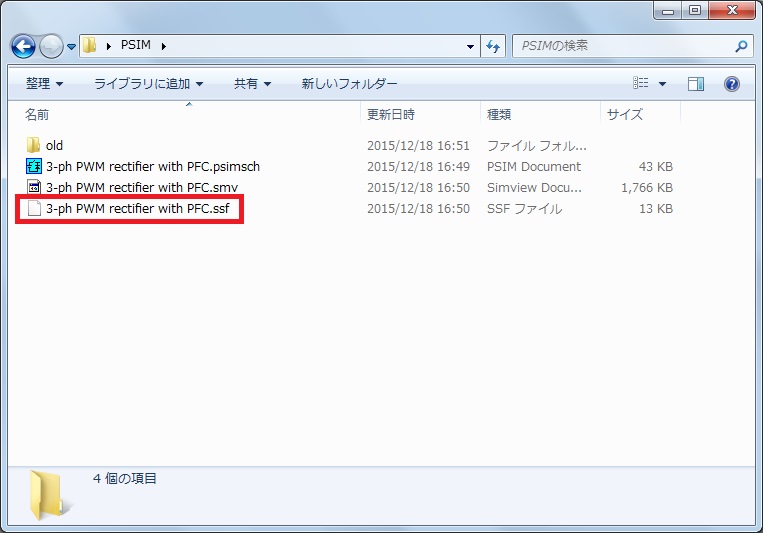

※シミュレーションを実行すると保存した回路と同じ場所に
“回路ファイル名.ssf”というファイルが生成されます。

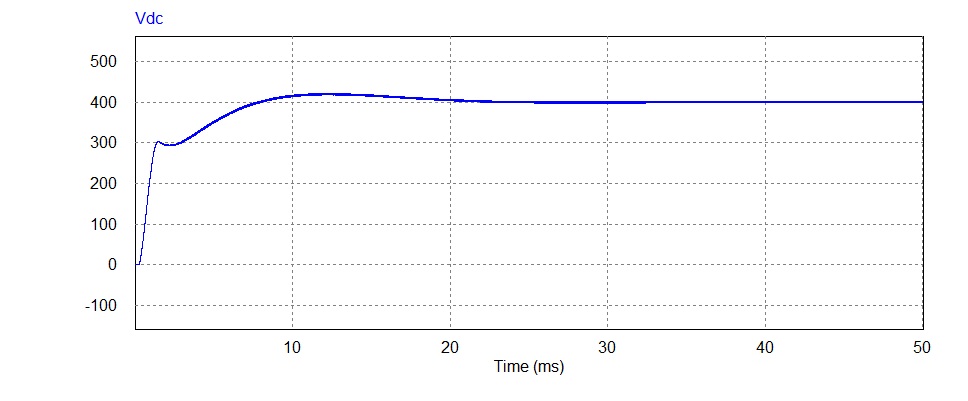

3.シミュレーションを実行する。

4.シミュレーション制御(Simulation Control)に
初期状態を読み込んだ後のシミュレーション条件を設定し、Save Flagを0、Load Flagを1にする。

※シミュレーション時間はSave Flagを1にした時の設定条件より長く設定してください。

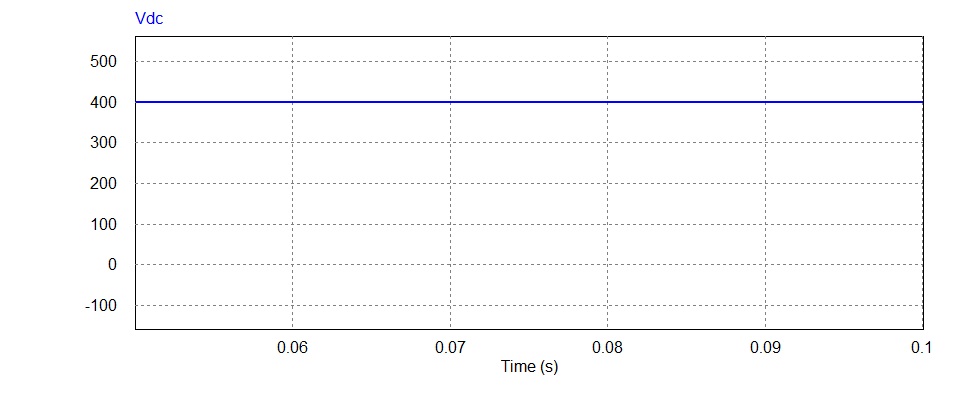

5.シミュレーションを実行する。

以上でシミュレーション結果を保存し、次のシミュレーションは保存したデータを初期条件として読み込んでシミュレーションを行うことができます！
