PE-Expert4　Toolbox™　Simulink®対応

制御設計を ハンドコード から 自動コード へ

本製品はSimulink上でコードを自動生成し、PE-Expert4（デジタル制御システム）に実装することで、制御設計開発がより早く・効率的になります。PE-Expert4のDSPボード、PEVボード、IPFPGAボードの主要な機能はもちろんのこと、各種ボード・機能へも対応してまいります。

＼ PEサポート契約者様 期間限定キャンペーン／

2025年5月31日申込みまで分まで

アカデミックユーザー様は無料、企業様は 20万円（税別）で PE-Expert4　Toolbox™を提供いたします。

※今後、機能アップに伴い値上げする可能性がございます。予めご了承ください。

立ち上げ・操作手順概略

STEP 1

PE-ViewXから以下を起動します。赤枠の箇所をダブルクリックすることで、各アプリケーションを起動できます。
    – MATLAB/Simulink
    – PE-Expert4 ハードウェア設定アプリケーション

STEP 2

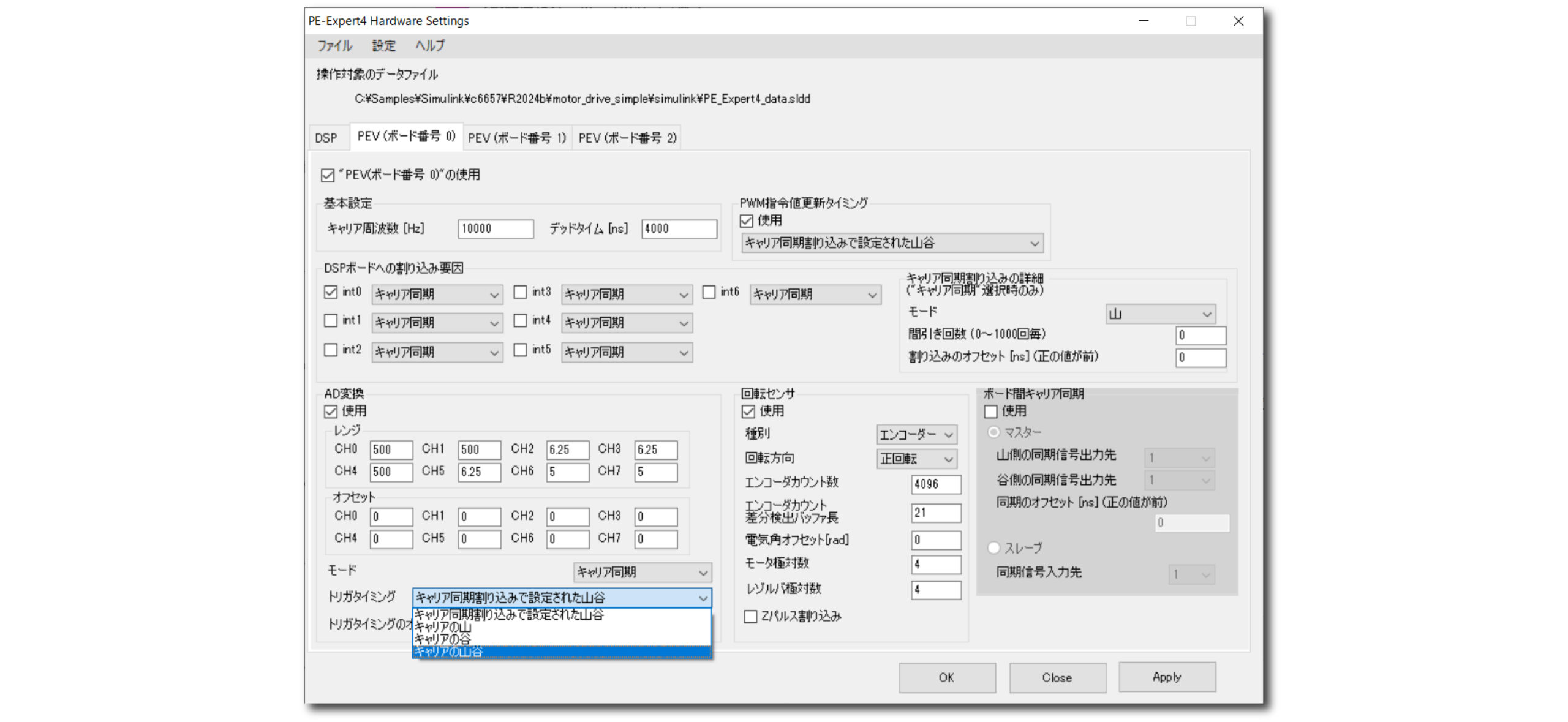

PE-Expert4ハードウェア設定アプリケーションから、タイマ割り込み周期、キャリア周波数等を設定します。

STEP 3

Simulinkで制御モデルを設計します。PEOS関数に対応した各種ブロックが用意されています。また割り込み関数、メイン関数は専用のサブシステム内に記述します。
※MATLAB/SimulinkとPE-Expert4 ハードウェア設定アプリケーションは、どちらを先に起動しても構いません。

STEP 4

シミュレーションにて動作確認を行います。

STEP 5

Embedded Coderによる制御Cコード生成 を行います。次にコード生成結果を確認します。

STEP 6

PE-ViewXでコンパイル、ダウンロードを行います。

STEP 7

動作実行出来ていることを確認すれば完了です。

▼機能紹介動画はこちら(動画時間02:15)

PE-Expert4 Toolboxは以下バージョンに対応しております。

MATLAB/Simulink R2024b/ R2024a/ R2019b

上位ソフト開発中
