【平地研究室技術メモ】昇圧チョッパ型高力率コンバータ　No.20080214

舞鶴高専の平地先生が公開している「平地研究室技術メモ」をPSIMで回路を作って実行してみました。
(平地先生には許可をいただいて製作しています。)

作った回路はDLできるようにしていますのでぜひご活用ください。

※PSIMの回路についての動作保障は致しかねますのでご了承ください。

今回はNo.20080214 昇圧チョッパはなぜ「昇圧」できるのか？です。
平地研究室技術メモ「昇圧チョッパはなぜ「昇圧」できるのか？」を元に回路を作りました。

まずは昇圧チョッパのリアクトル電流の振る舞いについてです。

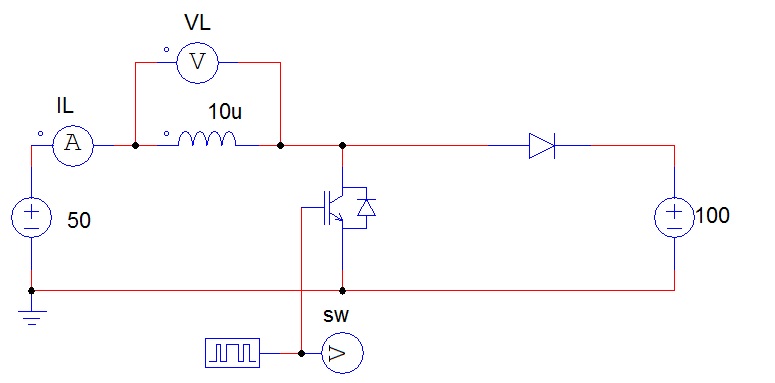

回路は以下のようになります。

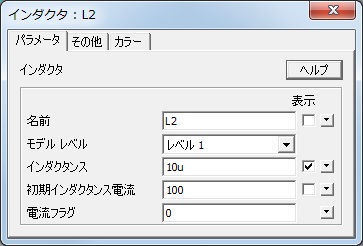

インダクタの初期電流は100Aですので、インダクタのパラメータに初期電流を設定します。

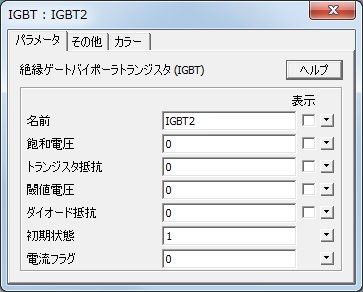

インダクタの初期電流を設定する際の注意点として、スイッチングデバイスの初期状態が0（オフ）だと
シミュレーション実行時にエラーが出てしまうので、初期状態を1（オン）にします。

この回路の左側の電源の出力電圧値を変えて波形を見てみます。

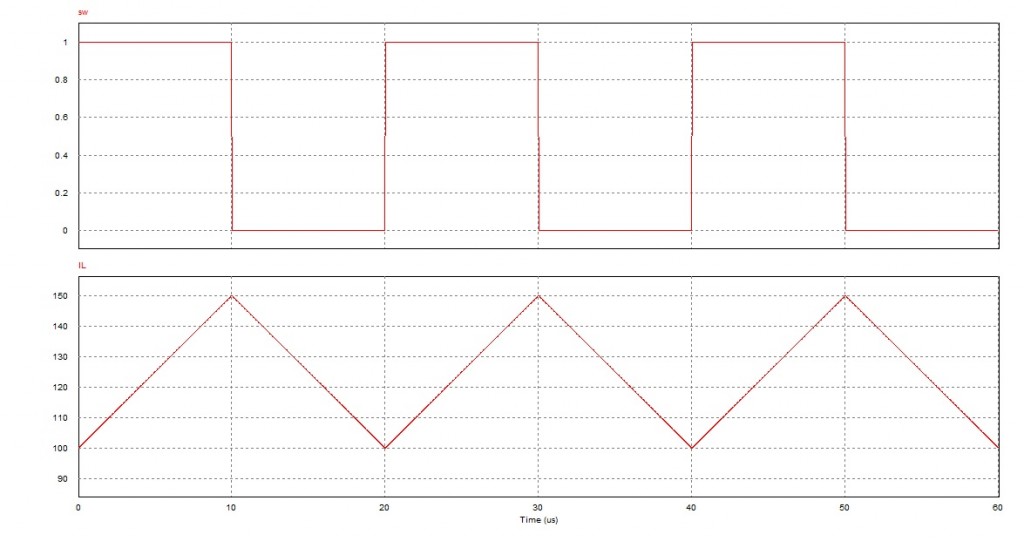

出力電圧100Vの場合

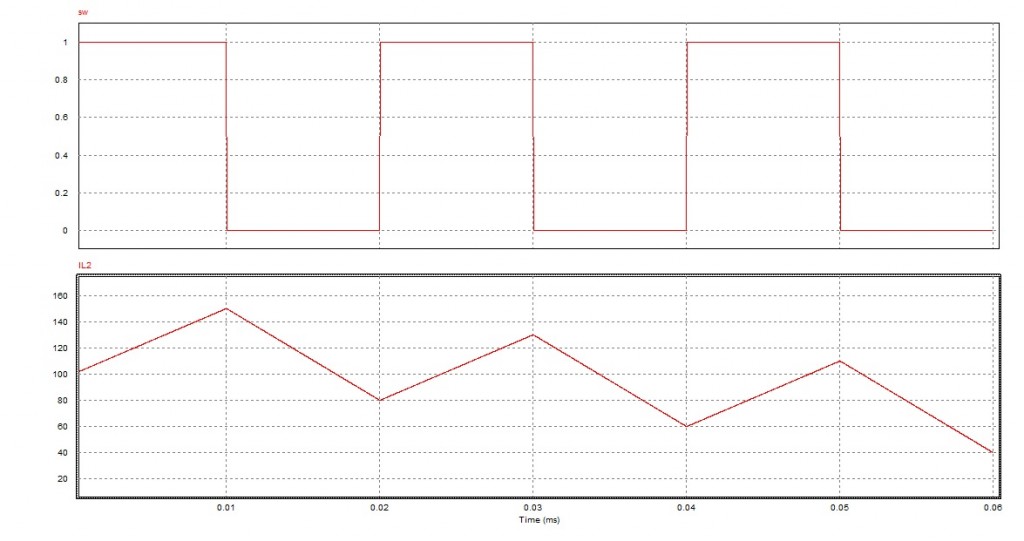

出力電圧80Vの場合

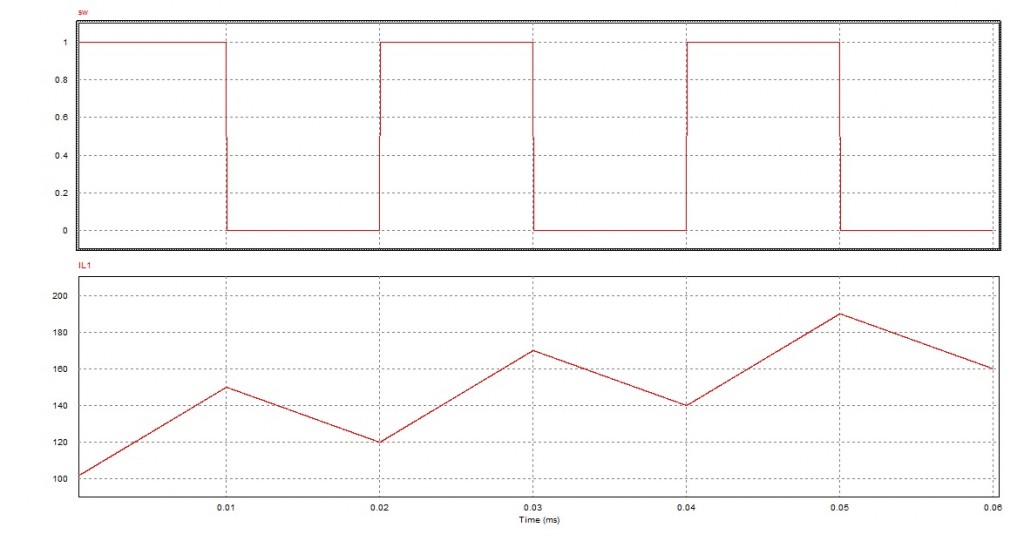

出力電圧120Vの場合

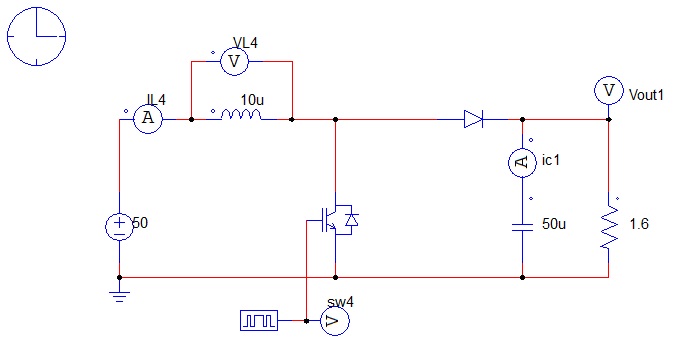

次に実際の昇圧チョッパでの動作です。
技術メモではSCATでのシミュレーション結果が載っていますが、同じ回路をPSIMで作成しました。

Voutの初期値が80Vということなので、コンデンサの初期電圧を80Vに設定しています。

シミュレーションを実行してみましたが、
動作周期20usecで動作させるにはシミュレーションのタイムステップを細かくする必要があり、
なおかつ波形が安定するまでの長い時間シミュレーションを行うと
PSIMのデモ版のデータポイントの制限（6000ポイント）を超えてしまいました。

製品版にてシミュレーションを行うと下記のような波形を出すことができました。

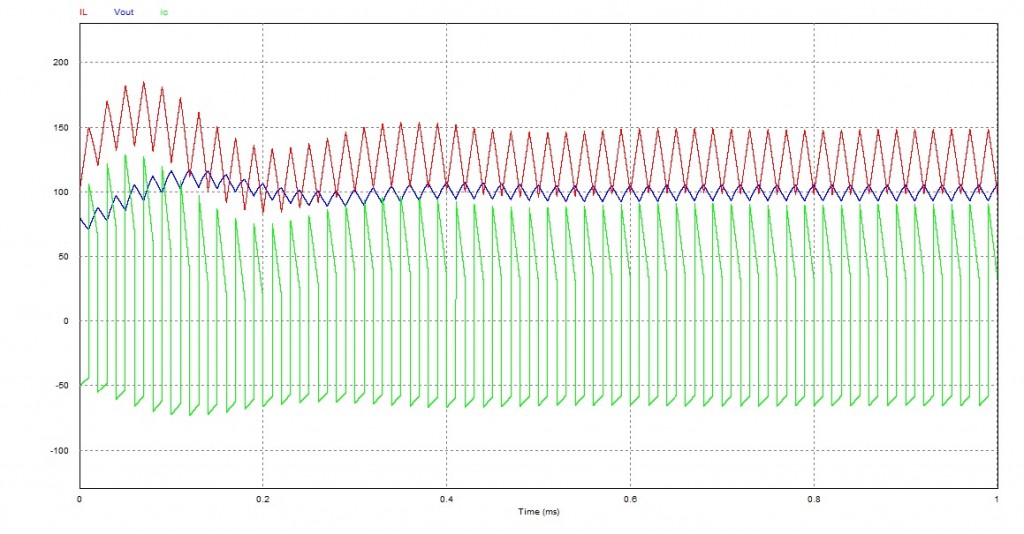

Voutの初期値80Vの波形

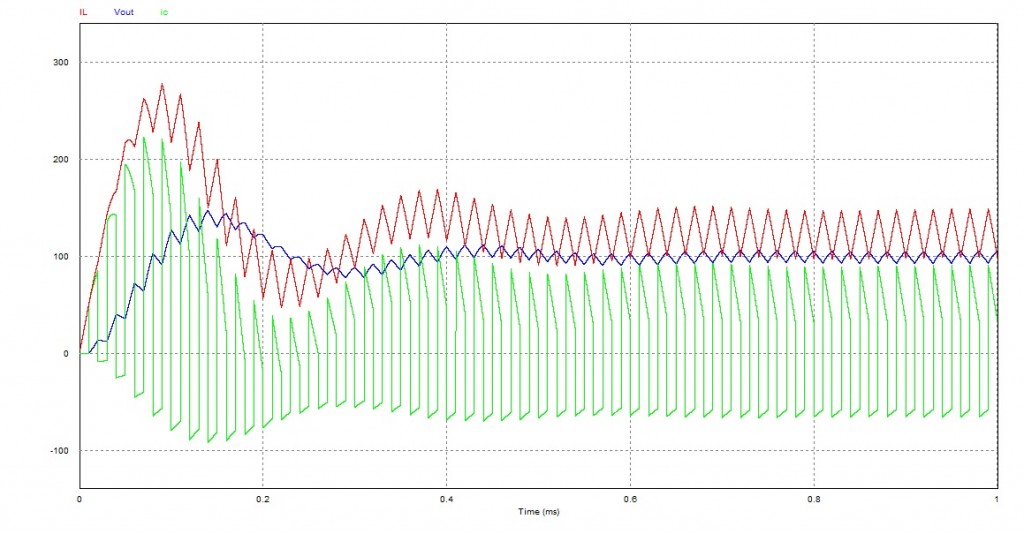

Voutの初期値0Vの波形

回路は以下からダウンロードできますので、ぜひ色々動かしてみてください。
